什么是卡侬RJ45连接器？

卡侬RJ45连接器是一种结合了XLR（卡侬）接口的机械稳定性与RJ45以太网传输功能的混合型连接器。其采用圆形或类圆形设计，配备卡侬式锁定机构，提供高可靠性连接，适用于需要抗振动、防尘防水及电磁屏蔽的严苛环境。它支持高速数据传输（如千兆以太网），并广泛应用于专业音视频设备、工业自动化、舞台灯光控制及户外通信等领域。

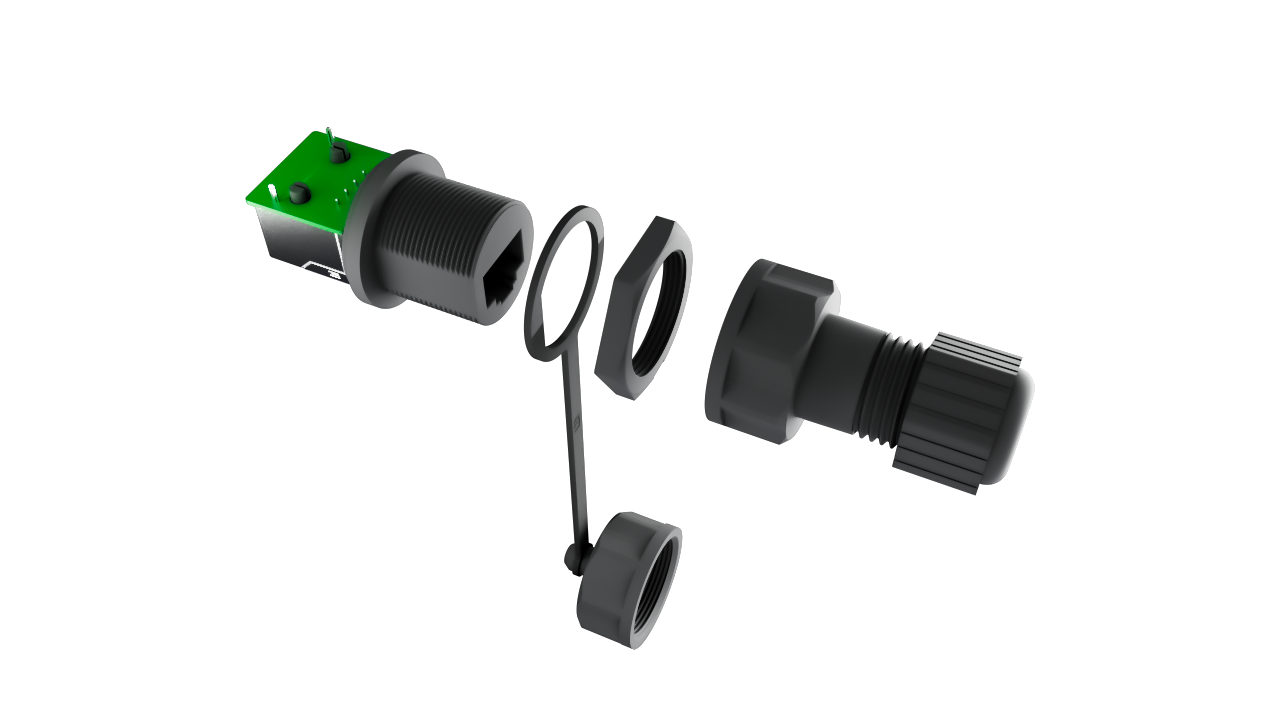

卡侬RJ45连接器的组成部分

卡侬RJ45连接器通常由以下部件构成：

插头（公头）

      ·外壳：金属或高强度工程塑料，提供机械保护和电磁屏蔽。

      ·接触件：8针镀金铜合金触点，符合RJ45标准排列（T568A/B）。

      ·锁紧机构：闩式锁/内卡式,确保插拔稳固。

      ·密封件：硅胶或橡胶密封圈，实现IP67及以上防护等级。

      ·绝缘体：耐高温塑料，隔离触点并固定线缆。

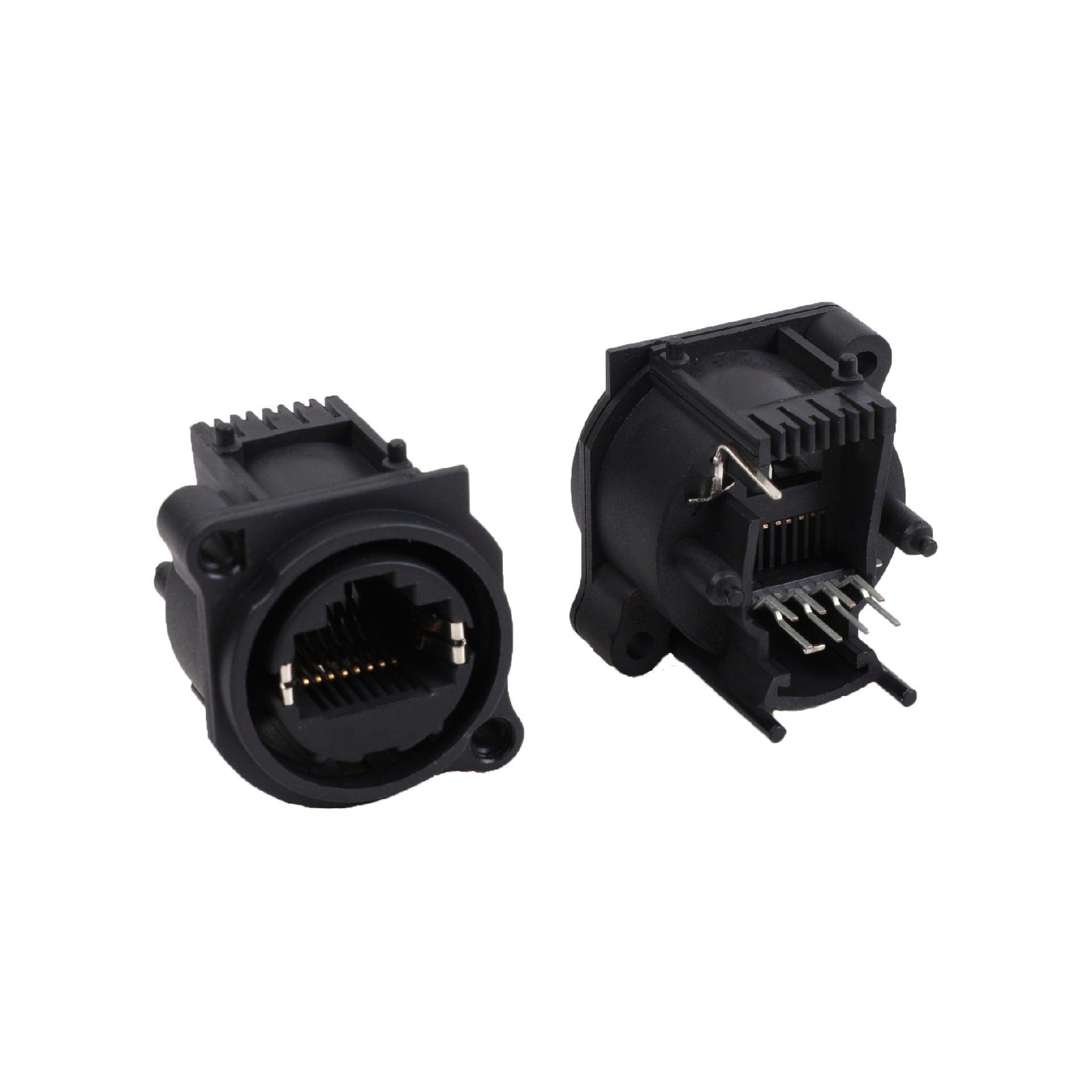

插座（母头）

卡侬RJ45连接器的优点与缺点

优点

      ·高可靠性：卡侬式锁定机制和密封设计，适应振动、潮湿及灰尘环境。

      ·抗电磁干扰（EMI）：金属外壳和屏蔽层有效抑制信号干扰，适合高频数据传输。

      ·易插拔与耐用性：支持频繁插拔（寿命≥1000次），适用于舞台设备等移动场景。

      ·兼容性：RJ45接口支持标准以太网协议（如Cat5e/Cat6/Cat7），兼容PoE供电。

缺点

      ·体积较大：相比标准RJ45连接器，卡侬式设计占用更多空间。

      ·成本较高：金属外壳和复杂结构导致单价高于普通塑料连接器。

卡侬RJ45连接器的分类

1. 按自锁机制类型分类

      ·卡扣式自锁

              通过塑料/金属卡扣（Latch）与设备端口咬合，需按压释放。

              特点：低成本、通用性强，适合常规网络设备。

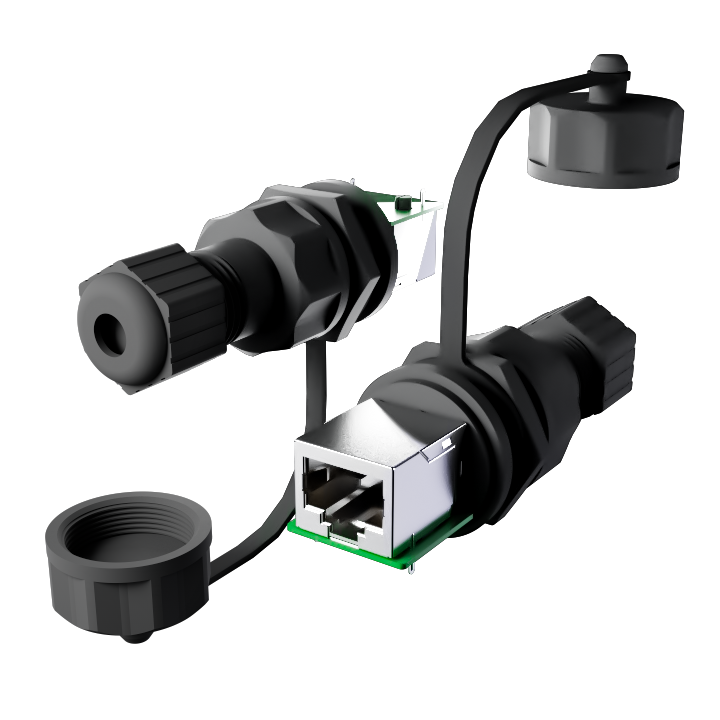

       ·旋钮式自锁（Twist Lock）

              通过旋转外壳上的螺纹或旋钮与设备端口锁定。

              特点：高抗拉强度，适用于震动环境（如工业设备）。

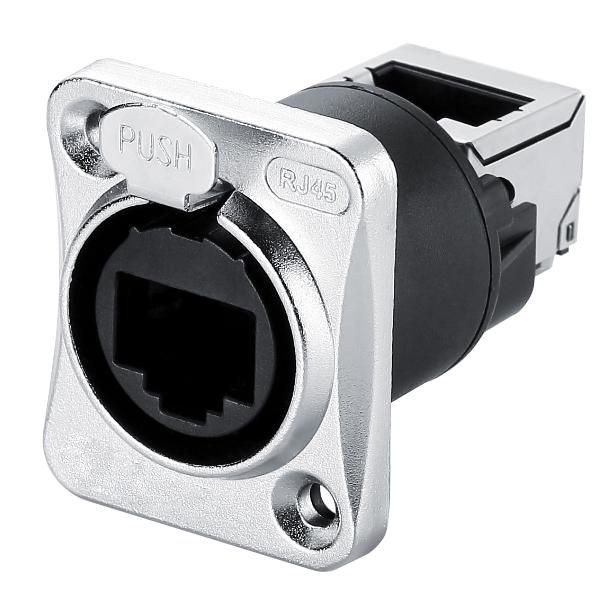

      ·按钮式自锁

              集成按压按钮，解锁时需按下按钮并拔出。

              特点：操作便捷，防误触脱落，适合频繁插拔场景。

2. 按安装方式分类

      ·直插式（Inline）

              直接连接线缆两端，无需固定。

              特点：灵活便携，适用于跳线和临时布线。

      ·面板安装式（Panel Mount）

              固定在设备面板或机箱上，通过螺丝/卡槽固定。

              特点：稳定性高，适合永久性安装（如交换机、工控机）。

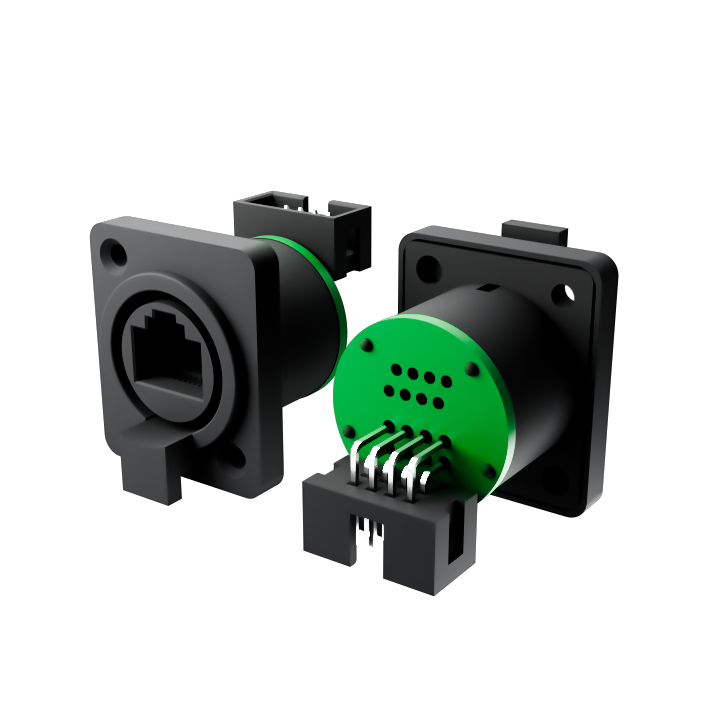

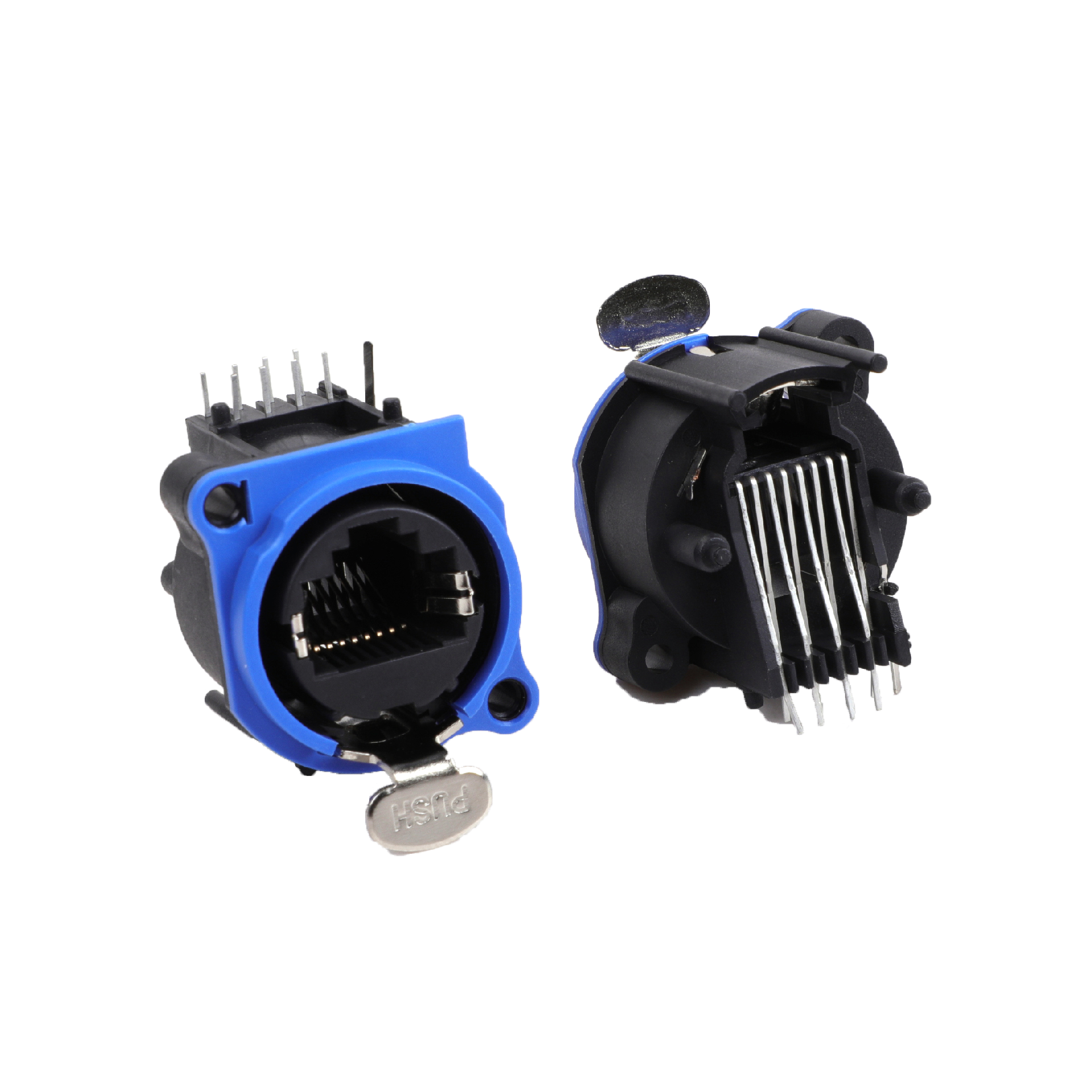

      ·PCB板载式（Board Mount）

              直接焊接在电路板上，用于设备内部接口。

              特点：节省空间，集成度高。

3. 按外壳材质分类

      ·塑料外壳

              轻量化设计，成本低，适用于普通商用环境。

      ·金属外壳（屏蔽型）

              全金属外壳（如锌合金），提供EMI屏蔽和抗干扰能力。

              特点：适用于工业、户外严苛环境。

4. 按防护等级分类

      ·普通防护（IP20）

              基础防尘，无防水能力，适合室内设备。

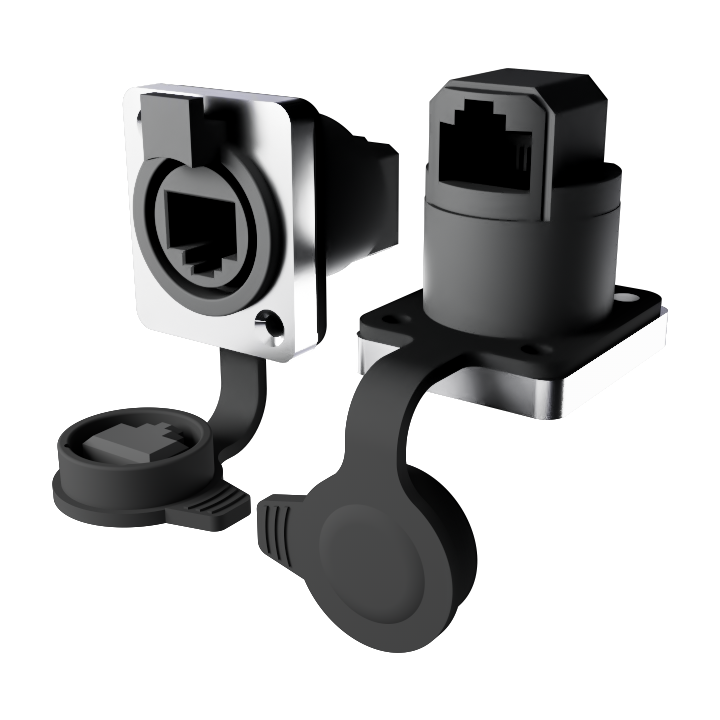

      ·防水防尘（IP65/IP67）

              硅胶密封圈设计，适用于户外或潮湿环境。

5. 按传输性能分类

      ·Cat5e/Cat6

              支持千兆以太网，区分非屏蔽（UTP）和屏蔽（STP）版本。

      ·Cat6A/Cat7

              支持万兆传输，通常搭配金属屏蔽外壳和高纯度铜芯。

卡侬RJ45连接器的工作原理

卡侬RJ45连接器通过以下机制实现稳定信号传输：

      ·电气连接：8个镀金触点与插孔形成低阻抗通路，支持差分信号传输以减少噪声。

      ·机械锁定：三点卡扣锁紧插头与插座，确保物理连接牢固，抗振动冲击。

      ·电磁屏蔽：金属外壳与内部屏蔽层构成法拉第笼，阻断外部电磁干扰。

      ·密封防护：多层密封圈阻止水、油及颗粒物侵入，保障恶劣环境下的性能。

卡侬RJ45连接器的应用场景

      ·专业音视频系统：摄像机、调音台、灯光控制台的信号与供电集成连接。

      ·工业自动化：PLC、传感器、机器人的实时数据传输与控制。

      ·舞台与演出设备：移动设备连接，抗踩踏、抗拉扯。

      ·户外通信基站：防水防腐蚀设计，适应高温、高湿环境。

      ·轨道交通：列车控制系统、车载娱乐设备的以太网连接。

      ·安防监控：高清摄像头与NVR间的长距离屏蔽传输。

如何选择合适的卡侬RJ45连接器

      ·电气需求

              传输速率：根据网络需求选择Cat5e（1Gbps）或Cat6A（10Gbps）。

              供电要求：若需支持PoE（如802.3af/at），选择兼容高电流的触点材质。

      ·环境适配

              防护等级：户外应用需IP67/IP68，工业场景可选IP40。

              温度范围：-40℃~85℃宽温型号适用于极端气候。

      ·机械性能

              插拔寿命：舞台设备建议≥1000次，工业设备≥1000次。

              抗振动等级：符合IEC 61373标准。

      ·认证与标准

              行业认证：通过UL、CE、RoHS认证，确保安全与环保。

              协议兼容性：支持工业以太网协议（如EtherNet/IP）或音视频标准（如HDBaseT）。

卡侬RJ45连接器凭借其高防护等级和抗干扰能力，成为复杂环境下的理想网络连接解决方案。
用户需根据具体应用场景，综合电气性能、环境要求及机械强度等因素，选择适配的型号与配置。
