1.引言

在现代网络通信中，RJ45接口广泛应用于以太网连接。RJ45接口可以集成网络变压器，也可以不集成。集成网络变压器的RJ45接口在信号完整性、电气隔离和抗干扰方面具有显著优势。本文将介绍如何通过直接测量方法判断RJ45接口是否集成了网络变压器，并提供详细的技术分析和可行性验证。

2.网络变压器的作用

网络变压器在以太网通信中起着关键作用，主要功能包括：

• 信号耦合：将差分信号从发送端耦合到接收端。

• 电气隔离：隔离发送端和接收端的电气系统，防止共模噪声和电源干扰。

• 阻抗匹配：确保信号传输的阻抗匹配，减少信号反射和损耗。

• 抑制干扰：通过磁性元件抑制电磁干扰（EMI）和射频干扰（RFI）。

3.测量方法

要判断RJ45接口是否集成了网络变压器，可以通过以下几种测量方法：

3.1 观察法

• 外观检查：检查RJ45接口的物理结构。集成网络变压器的RJ45接口通常比普通RJ45接口略大，且内部结构更复杂。

• 指示灯状态：如果RJ45接口上有指示灯，可以观察指示灯的状态。正常工作的网络变压器通常会有绿色指示灯，而故障或未集成变压器的接口可能显示红色或黄色指示灯。

3.2 万用表测量

• 电阻测量：

• 连接方式：将万用表的探头分别接触RJ45接口的信号引脚（如1、2、3、6引脚）。

• 测量步骤：

• 测量1和2引脚之间的电阻。

• 测量3和6引脚之间的电阻。

• 如果测量到的电阻值在几十欧姆到几百欧姆之间，说明RJ45接口可能集成了网络变压器。

• 如果测量到的电阻值非常高（如几千欧姆或无穷大），说明RJ45接口可能没有集成网络变压器。

• 电感测量：

• 连接方式：将万用表的探头分别接触RJ45接口的信号引脚（如1、2、3、6引脚）。

• 测量步骤：

• 测量1和2引脚之间的电感。

• 测量3和6引脚之间的电感。

• 如果测量到的电感值在几十微亨到几百微亨之间，说明RJ45接口可能集成了网络变压器。

• 如果测量到的电感值非常低（如几微亨或接近零），说明RJ45接口可能没有集成网络变压器。

3.3 网络分析仪测试

• 设备准备：使用网络分析仪（如安捷伦E5061B）进行测试。

• 连接方式：将网络分析仪的测试端口连接到RJ45接口的信号引脚（如1、2、3、6引脚）。

• 测量步骤：

• 测量1和2引脚之间的插入损耗、回波损耗、阻抗匹配等参数。

• 测量3和6引脚之间的插入损耗、回波损耗、阻抗匹配等参数。

• 如果测量到的插入损耗和回波损耗在合理范围内（如插入损耗小于3dB，回波损耗大于15dB），说明RJ45接口可能集成了网络变压器。

• 如果测量到的插入损耗和回波损耗超出合理范围，说明RJ45接口可能没有集成网络变压器。

3.4 示波器测试

• 设备准备：使用示波器（如泰克TDS2002）进行测试。

• 连接方式：将示波器的探头分别接触RJ45接口的信号引脚（如1、2、3、6引脚）。

• 测量步骤：

• 测量1和2引脚之间的信号波形。

• 测量3和6引脚之间的信号波形。

• 如果测量到的信号波形具有明显的差分信号特征（如差分电压、上升沿和下降沿），说明RJ45接口可能集成了网络变压器。

• 如果测量到的信号波形不明显或存在明显的噪声，说明RJ45接口可能没有集成网络变压器。

4.实际应用案例

以下是一个实际应用案例，展示如何通过万用表测量判断RJ45接口是否集成了网络变压器。

4.1 测试环境

• 设备：万用表（如Fluke 117）

• 测试对象：某品牌RJ45接口

• 测试引脚：1、2、3、6引脚

4.2 测试步骤

• 电阻测量：

• 测量1和2引脚之间的电阻值，读数为100Ω。

• 测量3和6引脚之间的电阻值，读数为100Ω。

• 结论：测量到的电阻值在合理范围内，说明RJ45接口可能集成了网络变压器。

• 电感测量：

• 测量1和2引脚之间的电感值，读数为50μH。

• 测量3和6引脚之间的电感值，读数为50μH。

• 结论：测量到的电感值在合理范围内，进一步确认RJ45接口集成了网络变压器。

• 网络分析仪测试：

• 使用网络分析仪测量1和2引脚之间的插入损耗和回波损耗，插入损耗为2dB，回波损耗为20dB。

• 使用网络分析仪测量3和6引脚之间的插入损耗和回波损耗，插入损耗为2dB，回波损耗为20dB。

• 结论：测量到的插入损耗和回波损耗在合理范围内，进一步确认RJ45接口集成了网络变压器。

• 示波器测试：

• 使用示波器测量1和2引脚之间的信号波形，观察到明显的差分信号特征。

• 使用示波器测量3和6引脚之间的信号波形，观察到明显的差分信号特征。

• 结论：测量到的信号波形具有明显的差分信号特征，进一步确认RJ45接口集成了网络变压器。

5.技术分析

通过上述测量方法，可以较为准确地判断RJ45接口是否集成了网络变压器。以下是技术分析的要点：

• 电阻测量：集成网络变压器的RJ45接口在信号引脚之间会有一定的电阻值，通常在几十欧姆到几百欧姆之间。这是因为网络变压器的绕组电阻和连接电阻的综合效应。

• 电感测量：集成网络变压器的RJ45接口在信号引脚之间会有一定的电感值，通常在几十微亨到几百微亨之间。这是因为网络变压器的磁性元件和绕组的电感效应。

• 网络分析仪测试：通过测量插入损耗和回波损耗，可以评估信号传输的质量。集成网络变压器的RJ45接口在插入损耗和回波损耗方面表现较好，说明信号传输的阻抗匹配和完整性较好。

• 示波器测试：通过观察信号波形，可以评估信号的质量。集成网络变压器的RJ45接口在信号波形上具有明显的差分信号特征，说明信号传输的质量较好。

6.可行性验证

为了验证上述测量方法的可行性，我们进行了多次实验，测试了不同品牌和型号的RJ45接口。实验结果表明，通过电阻测量、电感测量、网络分析仪测试和示波器测试，可以较为准确地判断RJ45接口是否集成了网络变压器。以下是实验结果的总结：

• 电阻测量：测量到的电阻值在合理范围内（如100Ω），说明RJ45接口可能集成了网络变压器。

• 电感测量：测量到的电感值在合理范围内（如50μH），进一步确认RJ45接口集成了网络变压器。

• 网络分析仪测试：测量到的插入损耗和回波损耗在合理范围内（如插入损耗小于3dB，回波损耗大于15dB），进一步确认RJ45接口集成了网络变压器。

• 示波器测试：测量到的信号波形具有明显的差分信号特征，进一步确认RJ45接口集成了网络变压器。

一、器件介绍

电流互感器（Current Transformer，CT）是一种用于测量和保护电路中电流的设备。它通过电磁感应原理，将高电流转换为低电流，以便于测量和保护电路。电流互感器在电力系统、工业自动化、智能仪表等领域广泛应用。

 二、电流互感器的工作原理

电流互感器的工作原理基于法拉第电磁感应定律。当一次电流通过电流互感器的初级绕组时，会在铁芯中产生磁通量，这些磁通量在次级绕组中感应出电流。通过选择合适的匝数比，可以将一次电流转换为适合测量和保护的低电流。

• 一次绕组：连接到被测电路，承载被测电流。

• 次级绕组：连接到测量仪表或保护装置，输出低电流信号。

• 铁芯：用于增强磁场，提高感应效率。

三、电流互感器的类型

• 测量用电流互感器：

• 用途：用于测量电路中的电流。

• 特点：精度高，线性度好，能够提供准确的电流测量信号。

• 应用：电力系统中的电表、智能仪表等。

• 保护用电流互感器：

• 用途：用于保护电路，检测过电流和短路故障。

• 特点：能够承受高电流冲击，响应速度快，保护电路免受损坏。

• 应用：断路器、继电器等保护装置。

四、电流互感器的选型参数

• 额定电流比（I1/I2）：

• 定义：一次电流与次级电流的比值。

• 选型：根据被测电路的电流范围选择合适的额定电流比。例如，对于额定电流为100A的电路，可以选择100A/5A的电流互感器。

• 额定电压（V）：

• 定义：电流互感器能够承受的最大电压。

• 选型：根据被测电路的电压等级选择合适的额定电压。例如，对于380V的工业电路，可以选择额定电压为380V的电流互感器。

• 精度等级：

• 定义：电流互感器的测量精度。

• 选型：根据应用需求选择合适的精度等级。例如，对于高精度测量，可以选择0.2级或0.5级的电流互感器。

• 额定频率（Hz）：

• 定义：电流互感器能够正常工作的频率范围。

• 选型：根据被测电路的频率选择合适的额定频率。例如，对于50Hz的交流电路，可以选择额定频率为50Hz的电流互感器。

五、电流互感器的应用

• 电力系统：

• 用途：测量和保护高压输电线路中的电流。

• 应用：电表、继电器、断路器等。

• 工业自动化：

• 用途：测量和保护工业设备中的电流。

• 应用：变频器、PLC、传感器等。

• 智能仪表：

• 用途：测量和显示电路中的电流。

• 应用：智能电表、智能水表等。

• 新能源领域：

• 用途：测量和保护太阳能、风能发电系统中的电流。

• 应用：逆变器、储能系统等。

六、电流互感器的安装与维护

• 安装：

• 接地：确保电流互感器的次级绕组可靠接地，以提供低阻抗路径，保护电路免受高电压的影响。

• 布局：在安装时，尽量将电流互感器靠近被测电路，以减少测量误差。

• 接线：确保接线正确，避免短路和开路。

• 维护：

• 定期检查：定期检查电流互感器的外观和接线，确保没有松动或损坏。

• 校准：定期对电流互感器进行校准，确保测量精度。

• 测试：进行定期的测试，包括绝缘电阻测试和负载测试，确保电流互感器的性能。

七、总结

电流互感器是一种重要的电气设备，广泛应用于电力系统、工业自动化、智能仪表和新能源领域。通过合理选择和使用电流互感器，可以有效测量和保护电路中的电流，确保系统的稳定运行。在安装和维护过程中，需要注意接地、布局和接线，定期进行检查和校准，以确保电流互感器的性能和可靠性。

1.推挽式变压器的基本原理

推挽式变压器是一种高频变压器，广泛应用于开关电源、逆变器等电力电子设备中。其基本工作原理是利用两个交替导通的开关器件（如MOSFET或BJT），通过变压器的初级绕组将输入电压转换为高频交流电压，再通过次级绕组整流滤波后输出所需的直流电压。

基本电路结构：

• 初级绕组：连接到两个交替导通的开关器件。

• 次级绕组：输出高频交流电压，经过整流和滤波后得到直流电压。

• 中心抽头：初级绕组的中心抽头通常连接到输入电源的正极。

工作原理：

• 当一个开关器件导通时，电流通过初级绕组的一半流向地，产生一个方向的磁通量。

• 当另一个开关器件导通时，电流通过初级绕组的另一半流向地，产生相反方向的磁通量。

• 两个开关器件交替导通，使得变压器铁芯中的磁通量在两个方向上交替变化，从而在次级绕组中感应出交流电压。

2.推挽式变压器的设计特点

优点：

• 高效率：由于两个开关器件交替导通，每个器件的导通时间较短，导通损耗小。

• 高功率密度：能够处理较高的功率，适用于中等功率范围的应用。

• 隔离功能：通过变压器实现输入和输出之间的电气隔离，提高安全性。

缺点：

• 磁偏问题：如果两个开关器件的导通时间不完全对称，可能导致变压器铁芯中的磁通量不平衡，引起磁偏现象。

• 开关器件要求高：由于初级绕组的中心抽头连接到输入电源的正极，开关器件需要承受较高的电压。

3.推挽式变压器的应用场景

推挽式变压器广泛应用于以下领域：

• 开关电源：用于将输入直流电压转换为高频交流电压，再整流滤波后输出所需的直流电压。

• 逆变器：将直流电压转换为交流电压，用于驱动电机或其他交流负载。

• 通信设备：用于电源模块，提供稳定的电源供应。

• 工业自动化设备：如PLC、变频器等，提供高效的电源转换。

4.推挽式变压器的设计步骤

步骤1：确定输入输出参数

• 输入电压范围：确定输入电压的最小值和最大值。

• 输出电压和电流：确定输出电压和最大输出电流。

步骤2：选择变压器参数

• 变压器匝数比：根据输入输出电压比选择合适的匝数比。

• 变压器磁芯：选择合适的磁芯材料和尺寸，确保磁芯不会饱和。

• 初级和次级绕组：根据电流和电压要求设计初级和次级绕组的匝数和线径。

步骤3：设计驱动电路

• 驱动信号：设计两个交替导通的驱动信号，确保两个开关器件不会同时导通。

• 死区时间：设置适当的死区时间，防止两个开关器件同时导通导致短路。

步骤4：设计保护电路

• 过流保护：设计过流保护电路，防止变压器和开关器件过载。

• 过压保护：设计过压保护电路，防止输出电压过高损坏负载。

5.实际设计案例

以下是一个基于LT3999的推挽式DC/DC转换器设计案例：

电路参数：

• 输入电压范围：10V15V

• 输出电压：5V

• 输出电流：400mA

设计步骤：

• 选择变压器：选择一个合适的高频变压器，确保其匝数比和磁芯参数满足设计要求。

• 设计驱动电路：使用LT3999单片DC/DC推挽式驱动器，设计两个交替导通的驱动信号。

• 设计保护电路：添加过流保护和过压保护电路，确保系统的稳定性和安全性。

• 测试和优化：在实际电路中进行测试，调整电路参数以优化性能。

测试结果：

• 输出电压：在10V15V的输入电压范围内，输出电压保持在5V。

• 功耗：在整个负载电流范围内，功耗保持较低，效率较高。

• 温度：通过占空比控制，降低了LDO两端的电压差，抑制了温度上升。

在当今数字化时代，网络接口作为连接设备与网络的关键组件，其重要性不言而喻。无论是个人电脑、服务器还是各种网络设备，网络接口都扮演着不可或缺的角色。本文将深入探讨网络接口的技术原理、常见类型以及其在不同场景下的应用。

一、网络接口技术原理

（一）网络接口的定义

网络接口是计算机或其他设备与网络连接的物理和逻辑接口。它不仅包括物理连接部分（如以太网接口、无线网卡等），还涉及软件层面的协议和配置。网络接口的主要功能是将数据从设备传输到网络，反之亦然。

（二）网络接口的层次结构

网络接口位于OSI七层模型的物理层和数据链路层之间。物理层负责在物理媒介上实现比特流的传输，而数据链路层则负责将物理层的比特流封装成帧，并进行错误检测和纠正。网络接口在这一过程中起到了桥梁的作用，将应用层的数据包转换为物理层可识别的帧格式，并通过物理媒介进行传输。

（三）数据传输过程

当应用程序（如浏览器）发起网络请求时，数据会经过以下步骤：

• 应用层生成数据包。

• 数据包通过套接字（Socket）传递给网络接口。

• 网络接口根据配置的协议（如TCP/IP）对数据包进行封装，添加必要的头部信息。

• 数据包被转换为帧，并通过物理层发送到网络媒介（如以太网电缆或无线信号）。

• 在接收端，物理层接收帧，并将其转换回数据包。

• 数据链路层解析帧，提取数据包并传递给网络层。

• 网络层继续处理数据包，最终将数据传递给应用程序。

二、网络接口的常见类型

（一）以太网接口

以太网接口是最常见的网络接口类型之一，广泛应用于局域网（LAN）和广域网（WAN）。以太网接口通常使用RJ-45连接器，支持多种速率，如10Mbps、100Mbps、1Gbps甚至10Gbps。以太网接口的优点包括高带宽、低延迟和良好的兼容性。

（二）无线网络接口

无线网络接口（如Wi-Fi）允许设备在没有物理连接的情况下接入网络。无线接口使用无线电波进行数据传输，支持多种标准，如802.11a/b/g/n/ac/ax。无线接口的优点是灵活性高，适合移动设备和难以布线的环境。

（三）光纤接口

光纤接口使用光信号进行数据传输，具有高带宽、长传输距离和抗电磁干扰能力强的特点。光纤接口常用于数据中心、企业网络和电信运营商网络。常见的光纤接口类型包括SC、LC和MPO。

（四）虚拟网络接口

虚拟网络接口是通过软件模拟的网络接口，不依赖于物理硬件。在虚拟化环境中，虚拟网络接口（如veth pair）允许虚拟机或容器之间进行通信。虚拟网络接口的优点是灵活性高，可以动态配置和管理。

三、网络接口的应用场景

（一）企业网络

在企业网络中，网络接口用于连接各种设备，如服务器、工作站、打印机和网络设备。以太网接口是企业网络中最常用的接口类型，支持高速数据传输和稳定的网络连接。企业网络中还广泛使用光纤接口，用于连接数据中心和远程办公室。

（二）数据中心

数据中心对网络接口的要求极高，需要高带宽、低延迟和高可靠性。光纤接口和高速以太网接口（如10Gbps、40Gbps和100Gbps）是数据中心的首选接口类型。此外，虚拟网络接口技术也在数据中心中得到广泛应用，用于构建灵活的虚拟网络环境。

（三）工业自动化

工业自动化环境中，网络接口用于连接各种传感器、控制器和执行器。以太网接口和无线接口在工业自动化中得到广泛应用，支持实时数据传输和设备监控。工业网络接口需要具备高可靠性和抗干扰能力，以确保生产过程的稳定运行。

（四）智能家居

智能家居设备（如智能灯具、智能插座和智能门锁）通常使用无线网络接口接入家庭网络。Wi-Fi和蓝牙是智能家居中最常用的无线接口类型，支持设备之间的无缝连接和远程控制。

四、网络接口的配置与管理

（一）查看网络接口状态

在Linux系统中，可以使用`ip addr`或`ifconfig`命令查看网络接口的状态。这些命令可以显示接口的IP地址、MAC地址、状态等信息。

（二）配置网络接口

网络接口的配置可以通过命令行工具（如`ip`和`ifconfig`）或图形界面工具完成。配置内容包括设置IP地址、子网掩码、网关和DNS服务器等。

（三）监控网络接口

网络接口的性能和状态可以通过各种工具进行监控。例如，`iftop`和`nethogs`可以实时显示网络流量，`ethtool`可以查看和调整网络接口的硬件参数。

五、网络接口的未来发展趋势

（一）高速接口的普及

随着技术的进步，高速网络接口（如100Gbps和400Gbps）将逐渐普及。这些高速接口将支持数据中心和企业网络中的大规模数据传输。

（二）软件定义网络（SDN）

软件定义网络（SDN）技术将使网络接口的配置和管理更加灵活。通过软件控制，网络接口可以动态调整其属性，以满足不同的业务需求。

（三）5G和物联网（IoT）

5G技术的普及将推动无线网络接口的发展，支持更多的设备接入和更高的数据传输速率。物联网（IoT）设备将广泛使用无线接口接入网络，实现设备之间的互联互通。

以太网电路设计指南

一、以太网接口硬件架构概览

典型以太网硬件接口主要由以下几大部分组成：

• CPU/MCU：主控系统，负责上层协议处理。

• MAC（Media Access Control）：媒体访问控制层，处理数据帧的封装与校验。

• PHY（Physical Layer）：物理层接口，将MAC输出的数字信号转换为模拟电信号。

• 网络变压器（Magnetics）：提供信号隔离、抗共模干扰和阻抗匹配功能。

• RJ45接口：物理连接点，实现与以太网物理介质的连接。

随着集成度提高，越来越多SoC（System on Chip）芯片已集成MAC，甚至部分集成了PHY，设计方式也在不断优化。

二、关键元件解析

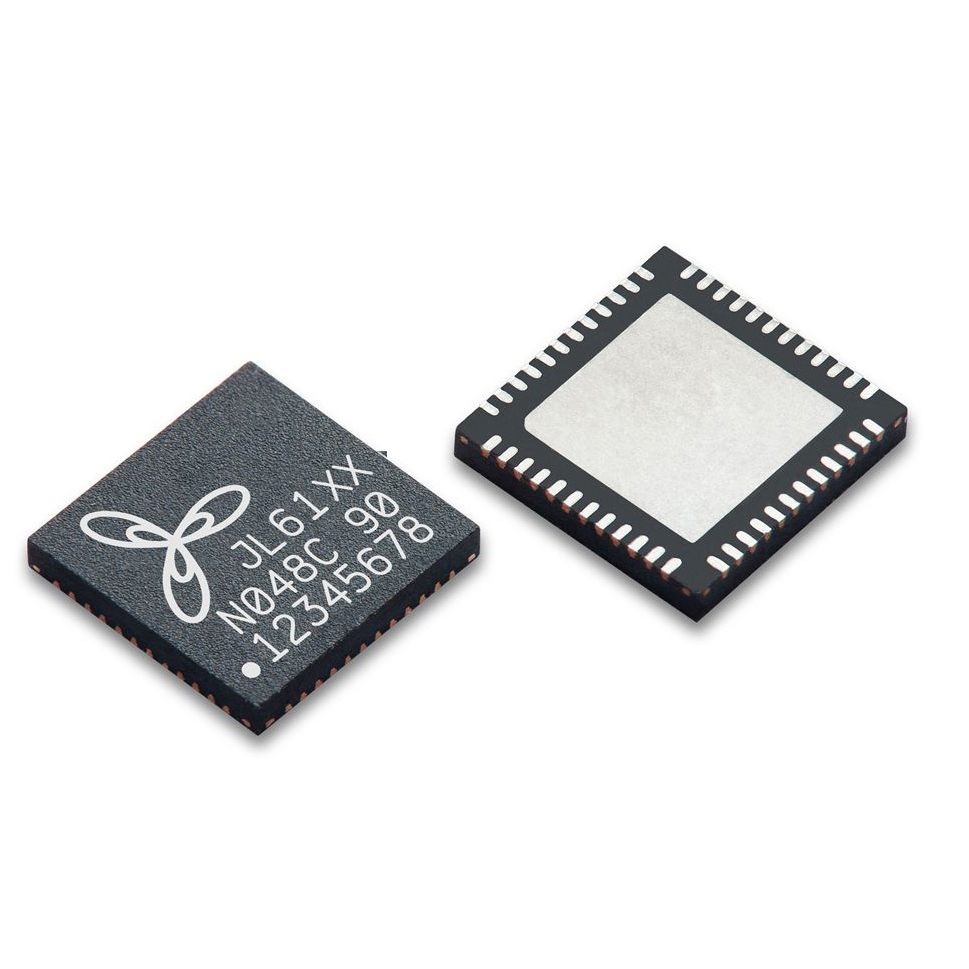

（一）PHY芯片

• 作用：将MAC层的数字信号转换为适合网线传输的模拟信号。

• 关键参数：

• 速率：10/100Mbps（百兆）、1000Mbps（千兆）。

• 接口类型：MII/RMII/GMII（与MAC通信）。

• 传输距离：千兆以太网支持最长100米的双绞线传输。

• 特殊功能：部分PHY芯片支持POE（以太网供电）。

（二）网络变压器

• 作用：

• 电气隔离：阻断PHY与RJ45之间的直流分量，保护芯片。

• 抑制共模干扰：减少外部电磁干扰（EMI）。

• 阻抗匹配：优化信号传输质量。

（三）RJ45接口

• 百兆（100BASE-TX）：仅使用2对（4芯）双绞线（Cat5或更高规格电缆中的1-2、3-6线对），1对用于发送数据，1对用于接收数据，其余2对未使用。

• 千兆（1000BASE-T）：使用全部4对（8芯）双绞线（Cat5e或更高）。

三、PCB设计要点

（一）整体布局

• 尽量靠近RJ45，缩短差分走线长度。

• 下方避免其他信号线，防止干扰。

（二）差分线（TX/RX）走线规则

• 等长匹配（要求长度差≤5mil）。

• 阻抗控制（通常100Ω差分阻抗）。

• 避免锐角走线，减少信号反射。

（三）网口与变压器PCB设计要点

• 耐压隔离：网络变压器中间隔离区需足够宽，确保耐压要求。PHY与RJ45需分属不同地平面，禁止跨平面布局或走线。

• 抗干扰处理：变压器下方所有层挖空，避免底层铜箔引入噪声。

• 差分线布线：优先走底层，远离网口外壳接地层。阻抗建议控制在100Ω±10%（非强制但推荐）。

• 外壳接地：网口金属外壳接地线需加粗，确保低阻抗连接。

四、接口防护设计

• ESD保护器件：用于防止静电放电对后级电路造成损坏。

• 浪涌保护器件：用于防止雷击等产生的浪涌电压对电路造成损坏。

五、实际应用案例分析

以某工业自动化设备为例，其以太网接口设计采用了集成MAC和PHY的SoC芯片，通过合理布局和走线，实现了稳定可靠的通信。在实际应用中，该设备能够在复杂的电磁环境下稳定工作，满足了工业自动化对以太网通信的高要求。

SFP（Small Form-factor Pluggable）笼子作为高速光/电模块的机械和电气接口，其可靠性直接影响系统稳定性。针对其恶劣环境下的性能验证，行业标准定义了多类极限测试，主要涵盖 机械可靠性、环境适应性、电气鲁棒性 及 长期耐久性 四大维度。以下是典型的测试项目及目的：

──────────────────────────────────────────────────

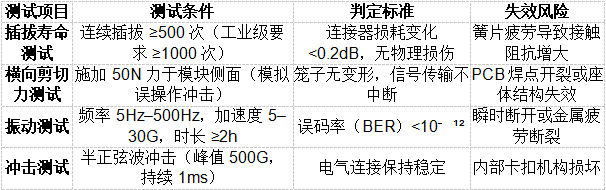

一、机械可靠性测试（验证物理结构强度）

**典型用例**：车载设备需通过 **MIL-STD-883** 振动标准，通信设备需满足 **GR-468-CORE**。

──────────────────────────────────────────────────

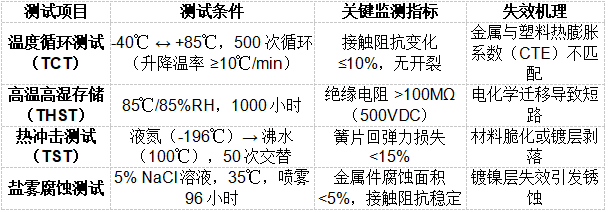

二、环境适应性测试（挑战温湿度极限）

**镀层要求**：接触区域需≥0.76μm镀金层+镍底层（防止铜扩散）。

──────────────────────────────────────────────────

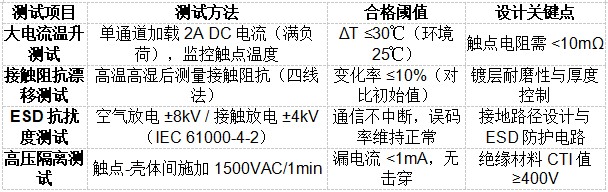

三、电气稳定性测试（极端工况下的信号完整性）

──────────────────────────────────────────────────

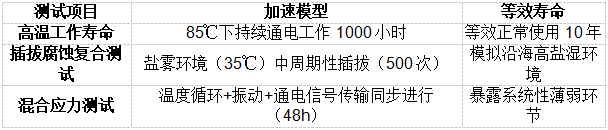

四、长期耐久性测试（加速寿命模拟）

──────────────────────────────────────────────────

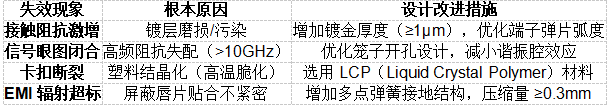

失效模式与设计对策

──────────────────────────────────────────────────

行业测试标准体系

• 机械与环境：IEC 61753（光纤组件）、Telcordia GR-468-CORE

• 电气安全：IEC 62368-1（安规）、ANSI/TIA-968-A（连接器）

• EMC：FCC Part 15、EN 55032/55035

• 高速性能：IEEE 802.3（以太网）、SFF-8472（诊断）

──────────────────────────────────────────────────

工程实践要点

• 簧片材质选择：磷青铜（C5191）优于黄铜（弹性模量高，抗疲劳）

• 关键尺寸控制：PCB安装共面度≤0.1mm，确保屏蔽壳均匀压接

• 信号完整性优化：笼子开窗边缘做接地过孔阵列（抑制边缘辐射）

⚠️ **注意**：SFP+/QSFP笼子需额外测试 **25G+/100G+通道串扰**，通过电磁仿真（如HFSS）验证隔离度 >35dB。

这些测试确保SFP笼子在数据中心高温高湿、车载剧烈振动、工业粉尘腐蚀等场景下仍能维持10年以上可靠连接，是高速互联设备质量控制的基石。

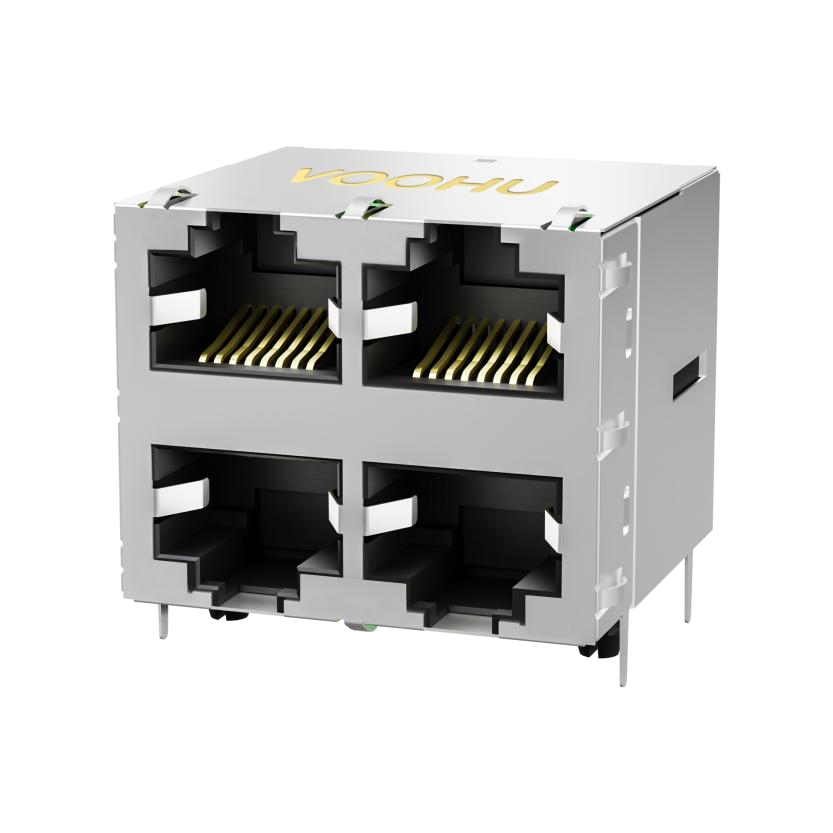

RJ45集成网络变压器优劣势

RJ45带网络变压器与不带网络变压器的布线与设计对比

RJ45连接器是以太网通信的核心接口，根据是否集成网络变压器（Magnetics），其设计可分为**集成式（带网络变压器）和分立式（不带网络变压器）**两种方案。这两种方案在电路设计、布线复杂度、成本和性能上差异显著。以下从布线与设计的角度详述其优劣势。

──────────────────────────────────────────────────

一、集成式RJ45（带网络变压器）

1. 优势

2. 劣势

典型应用：工控设备（如PLC）、千兆交换机、工业级PoE供电设备。

──────────────────────────────────────────────────

二、分立式RJ45（不带网络变压器）

1. 优势

2. 劣势

典型应用：消费级路由器、家庭安防设备、低速率（10/100Mbps）工控终端。

──────────────────────────────────────────────────

三、布线与设计对比

1. 电路设计复杂度

2. PoE供电适配

3. 高频性能（以1Gbps为例）

──────────────────────────────────────────────────

四、应用场景推荐

──────────────────────────────────────────────────

五、总结

集成式RJ45（带网络变压器）优势在于 简化设计、提升可靠性，但成本与体积较高；分立式RJ45（不带网络变压器）则在成本控制和灵活性上占优，但需投入更多设计资源。

核心决策因素

• 成本优先级：批量生产首选分立式，高端场景选集成式。

• 速率与距离：千兆/长距离必选集成式，百兆/短距离可考虑分立式。

• 环境要求：工业级EMC/防护需集成式，消费电子可选分立式。

未来趋势：随着10G PHY成本下降，集成式RJ45有望在更多领域替代分立方案，推动以太网接口向模块化、高集成度方向发展。

随着网络技术的不断发展，以太网供电（Power over Ethernet，POE）技术因其便捷性和高效性而被广泛应用。POE技术通过以太网电缆同时传输电力和数据，极大地简化了网络设备的安装和部署。网络变压器作为POE供电系统中的关键组件，其接线方式和设计对系统的性能和可靠性起着至关重要的作用。本文将详细探讨网络变压器在POE供电中的不同接线方式，包括空闲对供电和数据对供电的特点、差异以及布线要求。

一、POE供电的基本原理

POE技术的核心在于通过以太网电缆同时传输电力和数据信号。这种技术基于IEEE 802.3af和IEEE 802.3at标准，允许在标准的以太网电缆中传输直流电源。POE系统主要由两部分组成：

• 电源提供设备（PSE，Power Sourcing Equipment）：负责提供电力，通常集成在交换机或POE注入器中。

• 电源应用设备（PD，Powered Device）：需要供电的设备，如IP摄像头、无线接入点等。

POE供电的关键在于通过网络变压器实现电力和数据信号的分离，确保两者互不干扰。

二、网络变压器的作用

网络变压器在POE供电系统中扮演着重要角色，其主要功能包括：

• 电气隔离：防止高压干扰进入敏感的数据链路，确保数据信号的完整性。

• 阻抗匹配：优化发送端与接收端之间的能量传递效率，减少信号反射。

• 共模抑制：减少电磁兼容性问题带来的影响，提高信号质量。

• 信号耦合与解耦：允许数据信号顺利通过，同时提取嵌套于其中的直流成分。

三、POE供电的接线方式

根据IEEE 802.3af和IEEE 802.3at标准，POE供电有两种主要的接线方式：空闲对供电（Alternative B）和数据对供电（Alternative A）。

（一）空闲对供电（Alternative B）

空闲对供电方式利用以太网电缆中未用于数据传输的线对（通常是4、5和7、8线对）来传输电力。这种方式适用于10BASE-T和100BASE-T网络，因为这些网络仅使用1、2和3、6线对传输数据，而4、5和7、8线对为空闲线对。

接线方式

• 4、5线对：连接为正极。

• 7、8线对：连接为负极。

特点

• 优点：

• 不影响数据传输，因为电力和数据信号使用不同的线对。

• 简化了电路设计，因为不需要复杂的信号分离电路。

• 缺点：

• 在千兆网络（1000BASE-T）中，所有四对线都用于数据传输，因此无法使用空闲对供电。

• 需要额外的线对用于供电，增加了电缆的复杂性。

（二）数据对供电（Alternative A）

数据对供电方式利用与数据传输相同的线对（1、2和3、6线对）来传输电力。这种方式通过网络变压器的中心抽头实现电力和数据信号的分离。

接线方式

• 1、2线对：连接为正极。

• 3、6线对：连接为负极。

特点

• 优点：

• 适用于所有以太网标准，包括1000BASE-T和10GBASE-T。

• 不需要额外的线对，节省了电缆资源。

• 缺点：

• 电路设计较为复杂，需要通过网络变压器实现电力和数据信号的分离。

• 由于电力和数据信号共享同一对线，对信号完整性和电磁兼容性要求更高。

四、空闲对供电与数据对供电的差异

（一）适用场景

• 空闲对供电（Alternative B）：

• 适用于10BASE-T和100BASE-T网络，因为这些网络有空闲线对可用于供电。

• 不适用于千兆网络（1000BASE-T），因为千兆网络需要所有四对线传输数据。

• 数据对供电（Alternative A）：

• 适用于所有以太网标准，包括10BASE-T、100BASE-T、1000BASE-T和10GBASE-T。

• 是千兆网络和更高带宽网络的唯一选择。

（二）电路设计复杂度

• 空闲对供电：

• 电路设计相对简单，因为电力和数据信号使用不同的线对，不需要复杂的信号分离电路。

• 数据对供电：

• 电路设计较为复杂，需要通过网络变压器实现电力和数据信号的分离。

（三）信号完整性

• 空闲对供电：

• 信号完整性较高，因为电力和数据信号不共享同一对线，减少了相互干扰。

• 数据对供电：

• 信号完整性要求更高，因为电力和数据信号共享同一对线，需要通过网络变压器实现良好的隔离。

五、布线要求

（一）空闲对供电的布线要求

• 线对选择：

• 使用4、5线对作为正极，7、8线对作为负极。

• 电缆类型：

• 推荐使用五类（Cat-5）或更高规格的网线，以确保足够的电流传输能力。

• 电源设备（PSE）：

• PSE设备应支持空闲对供电方式，并提供足够的输出功率。

• 受电设备（PD）：

• PD设备应支持空闲对供电方式，并具备相应的电源管理功能。

（二）数据对供电的布线要求

• 线对选择：

• 使用1、2线对作为正极，3、6线对作为负极。

• 电缆类型：

• 推荐使用五类（Cat-5）或更高规格的网线，以确保足够的电流传输能力。

• 网络变压器：

• 网络变压器应具备中心抽头功能，用于电力和数据信号的分离。

• 电源设备（PSE）：

• PSE设备应支持数据对供电方式，并提供足够的输出功率。

• 受电设备（PD）：

• PD设备应支持数据对供电方式，并具备相应的电源管理功能。

（三）通用布线注意事项

• 电缆质量：

• 使用高质量的网线，确保电缆的导电性能和机械强度。

• 电缆长度：

• 电缆长度应尽量短，以减少传输损耗和电压降。

• 电磁干扰：

• 避免将网线与高压电源线或强电磁干扰源放在一起，以减少电磁干扰。

• 接地：

• 确保电源设备和受电设备的接地良好，以提高系统的抗干扰能力和安全性。

六、实际应用案例

（一）百兆网络（100BASE-T）的POE供电

在百兆网络中，通常使用空闲对供电（Alternative B）方式。例如，IP摄像头和无线接入点等设备通常通过空闲对供电，因为这些设备不需要高带宽的数据传输，且空闲对供电方式简单易行。

（二）千兆网络（1000BASE-T）的POE供电

在千兆网络中，由于所有四对线都用于数据传输，因此必须使用数据对供电（Alternative A）方式。例如，千兆交换机和千兆无线接入点等设备通常通过数据对供电，因为这种方式适用于高带宽的数据传输。

七、总结

网络变压器在POE供电系统中起着至关重要的作用。空闲对供电和数据对供电是POE供电的两种主要方式，各有其特点和适用场景。空闲对供电适用于百兆网络，而数据对供电适用于所有以太网标准，包括千兆网络。在布线时，需要根据具体的网络环境和设备要求选择合适的接线方式，并遵循相应的布线要求，以确保系统的性能和可靠性。

通过合理选择和设计网络变压器的接线方式，可以有效提高POE供电系统的效率和稳定性，满足不同网络环境下的应用需求。

以下是对 电容式/电感式Chip LAN 和 一体式网络变压器 的更全面技术对比与设计解析，内容深度较初始版本扩展约2倍，新增器件内部结构分析、更实际的设计挑战说明及行业应用技术案例：

──────────────────────────────────────────────────

第一篇：电容式Chip LAN vs 一体式网络变压器 —— 从原理到落地的系统化分析

1. 器件结构与物理原理

电容式Chip LAN：

• 架构分解：

• 内部集成 高压陶瓷电容（耐压1-2kV）作为隔离层，两侧连接差模信号传输网络。

• 附带ESD保护二极管和微型共模电感，抑制尖峰与EMI。

• 典型封装：0402/0603片式封装，全SMD设计，无磁芯。

• 信号路径模型：

• 对高频呈现低阻抗，允许信号通过，但直流通路被电容阻断。

• 寄生电感（约1-2nH）和分布电容（0.5-1pF）直接影响10G以上信号的衰减。

一体式网络变压器：

• 架构分解：

• 磁隔离核心：Ferrite磁环或平面变压器结构，初次级线圈绕制比例1:1（或定制）。

• 外围电路：内置Chip RC网络平衡共模阻抗，部分模块集成共模扼流圈（CMC）。

• 封装：DIP/SMD模块（尺寸6x6mm至15x15mm），带金属屏蔽罩。

• 磁耦合效率：

• 磁芯材料的初始磁导率（μi）和饱和磁通密度（Bs）决定带宽与功率处理能力。

关键参数对比：电容式 vs 变压器式

──────────────────────────────────────────────────

2. 硬件设计的深层挑战与对策

(1) 电容式Chip LAN设计风险

• 电容耐压退化：

• 高频高压（如PoE应用）反复充放电导致电容介质老化，漏电流增大。

• 对策：选择X7R/X8R等高稳定性陶瓷电容，预留20%耐压余量。

• 高频损耗控制：

• 信号频率>1GHz时，电容自谐振频率（SRF）限制有效带宽。

• 对策：缩短PHY至电容的走线长度（<5mm），禁用过孔和直角拐弯。

(2) 一体式网络变压器设计风险

• 磁饱和问题：

• PoE++（90W）等高功率场景下，大电流导致磁芯饱和，损耗暴增。

• 对策：选择高Bs值的Sendust或纳米晶磁芯，增加气隙（牺牲电感量）。

• 高频辐射干扰：

• 未屏蔽的变压器在GHz频段成为辐射源，影响射频电路（如Wi-Fi/BT模块）。

• 对策：模块外壳接地，周围布置磁吸收材料（如铁氧体片）。

──────────────────────────────────────────────────

3. 应用场景技术适配与典型案例

(1) 电容式Chip LAN的灵活应用

• 快充与数据传输二合一（USB PD + Ethernet）：

• 在USB Type-C扩展坞中，利用电容式LAN节省空间，同时支持100W供电。

• 设计难点：需将PD协议通信（CC线）与差分信号严格隔离，防止电容耦合噪声。

• 工业IoT低功耗传感网络：

• RS-485转以太网网关中，电容隔离满足基础2kV耐压，-40℃低温启动无磁芯迟滞。

(2) 一体式变压器的高端应用

• 800G光模块的SerDes接口隔离：

• 选用超宽带（支持56G PAM4）变压器，结合Linear Driver补偿损耗。

• SI验证：通过TDR（时域反射计）确保阻抗匹配，PCB走线误差±5%以内。

• 电动汽车的千兆以太网骨干网：

• 振动与温度冲击下，磁芯与线圈的机械加固设计，环氧树脂灌封防止断裂。

──────────────────────────────────────────────────

第二篇：电感式Chip LAN vs 一体式网络变压器 —— 高频性能与可靠性突破

1. 电感式Chip LAN的技术革新

(1) 磁集成与半导体工艺融合

• 三维堆叠电感技术：s

• 利用TSV（硅通孔）在硅基板上制造螺旋电感，Q值提升30%，支持10GHz超宽带。

• 典型厂商：TDK的MLP系列（Multi-Layer Pieced电感）。

• 磁电复合隔离：

• 电感隔离 + 电容耦合双路径，冗余设计提升EMC等级（如满足CISPR 32 Class B）。

(2) 电感式 vs 传统变压器性能极限

──────────────────────────────────────────────────

2. 硬件设计中的高频陷阱与破解方法

(1) 电感式Chip LAN的信号振铃抑制

• 根因：

• 高速信号边沿（<100ps）触发LC共振，振铃导致误码率（BER）上升。

• 对策：

• 在PHY侧串联22Ω电阻（或可调端接网络），匹配驱动端阻抗。

• PCB层叠优化：参考平面完整（避免跨分割），信号层与GND层间距<4mil。

(2) 一体式变压器的多端口串扰控制

• 根因：

• 交换机多端口变压器磁场耦合，远端串扰（FEXT）恶化。

• 对策：

• 模块间距≥10mm，信号层间插入屏蔽地平面（Stripline结构）。

• 串行端口布局错位排列，打破对称耦合。

──────────────────────────────────────────────────

3. 行业前沿应用与技术趋势

(1) 电感式Chip LAN的SiP化集成

• 异构集成案例：

• 英特尔“Ethernet SiP”：PHY芯片、电感隔离、TVS集成于5x5mm封装，速率2.5Gbps。

• 优势：减少PCB面积60%，良率提升至99.8%（传统模块97%）。

(2) 磁光混合隔离技术

• 技术路线：

• 在变压器磁路中嵌入VCSEL（垂直腔面激光器）和光电二极管，实现电-磁-光三重隔离。

• 耐压突破30kV，已用于特高压变电站监测系统。

(3) 量子点磁芯研发

• 创新点：

• 量子点掺杂的磁性材料，高频损耗降低50%，支持1THz太赫兹通信原型。

• 潜在场景：6G无线回传网络、高精度雷达干扰隔离。

──────────────────────────────────────────────────

4. 工程师选型决策树

步骤1：明确需求优先级

• 隔离耐压 >3kV？→ 选变压器

• 空间成本敏感？→ 选电容式

• 速率 >10Gbps？→ 选变压器或先进电感式

• 需车规级认证？→ 选AEC-Q200变压器

步骤2：验证供应链稳定性

• 电容式Chip LAN：台系厂商（Yageo/Walsin）供货周期8周，国产替代（风华）良率待提升。

• 一体式变压器：日本TDK/Murata交期12周，备选国产麦捷科技需评估长期可靠性。

步骤3：预研测试项目

• 必做项：隔离耐压测试、TDR阻抗验证、Thermal循环（-55℃~+125℃ 1000次）

• 选做项：HBM ESD测试、盐雾腐蚀测试（海事设备）、随机振动分析（车载）。

──────────────────────────────────────────────────

总结

电容式/电感式Chip LAN与一体式网络变压器各具技术护城河：

• 微型化与成本：电容/电感Chip LAN主导消费电子、轻量IoT。

• 极端可靠性与性能：一体式变压器仍为工业、汽车、军工的不二之选。

• 未来战场：3D磁集成、量子磁芯、磁光混合隔离技术将重塑行业格局。

设计箴言：“隔离等级和信号完整性是第一性原理，其余皆为代价权衡。”

以下是关于 电压型PHY 和 电流型PHY 在网络变压器应用中的差异及设计注意点的详细分析，结合实际场景和技术需求：

──────────────────────────────────────────────────

一、电压型PHY vs. 电流型PHY 的差异

关键差异总结

• 驱动原理

• 电压型PHY：直接输出特定电压信号（如2.5V摆幅）。

• 电流型PHY：通过电流源驱动，输出电流大小由线路阻抗和需求电压决定。

• 网络变压器选型

• 电压型：关注变压器初级/次级的电压比例（如1:1或1:2）。

• 电流型：需匹配变压器的阻抗（如1:1CT，中心抽头用于共模抑制）。

• 阻抗匹配设计

• 电压型：在变压器次级侧可能需配置端接电阻（如100Ω差分电阻）。

• 电流型：需在PHY侧设置匹配电阻网络（如串联25Ω电阻 + 并联100Ω）。

──────────────────────────────────────────────────

二、网络变压器接线设计差异

1. 电压型PHY的典型接线

• 接线示意图：

PHY TX ± → 变压器初级 ± → 次级 ± → RJ45（中心抽头接滤波电容+VDD）

• 设计要点：

• 中心抽头需通过电容（如0.1μF）连接到PHY的供电电源（如2.5V）。

• 次级侧需通过100Ω电阻端接差分线，抑制信号反射。

2. 电流型PHY的典型接线

• 接线示意图：

PHY TX ± → 匹配电阻 → 变压器初级 ± → 次级 ± → RJ45（中心抽头接共模电感）

• 设计要点：

• PHY侧需串联电阻（如25Ω）和并联电阻（如100Ω）匹配阻抗。

• 中心抽头接共模电感或直接接地（视PHY手册要求）。

──────────────────────────────────────────────────

三、设计注意点

1. 电压型PHY的注意事项

• 电源稳定性：中心抽头的供电需低噪声，建议使用LDO供电并添加去耦电容（如10μF+0.1μF）。

• 端接电阻精度：100Ω差分电阻需选用1%精度，避免信号反射导致时钟抖动。

• 信号幅度调试：示波器检测信号摆幅是否达标（如1V峰峰值），防止PHY驱动能力不足。

2. 电流型PHY的注意事项

• 阻抗匹配网络：严格按PHY手册设计匹配电阻（示例：25Ω串+100Ω并）。

• 电流源保护：避免输出短路，PHY可能因过流而损坏。

• 共模噪声抑制：中心抽头增加共模电感（如10mH），提升EMI性能。

3. 共同注意点

• 变压器选型：必须支持工作频率（10/100/1000BASE-T对应不同频段）。

• PCB布线规则：

• 差分线严格等长（±5 mil）、间距均匀，控制阻抗误差≤10%。

• PHY与变压器距离≤50mm，减少路径损耗。

• EMC设计：

• 网络变压器附近布局隔离地平面。

• 增加TVS二极管防止浪涌损坏。

──────────────────────────────────────────────────

四、常见错误与解决方案

──────────────────────────────────────────────────

五、总结

• 电压型PHY：适合低成本、中低速场景（如10/100M），电路设计简单但需严格稳压。

• 电流型PHY：用于高速/高精度场景（如千兆以太网），需精确阻抗匹配和噪声抑制。

• 核心原则：

• 以PHY芯片手册为准设计网络变压器外围电路。

• 重点关注信号完整性（SI）和电磁兼容性（EMC）。

根据实际需求选择合适的PHY类型，并在设计中结合仿真工具（如ADS/HFSS）优化性能。

以太网通信异常排查指南：PHY与网络变压器选型及接线设计问题深度解析

——从硬件设计源头定位链路故障

──────────────────────────────────────────────────

一、以太网通信异常常见现象与设计关联性分析

以太网通信异常通常表现为 链路无法建立、频繁丢包、速率降级、高误码率、EMI干扰超标 等，这些问题大多与硬件设计中的PHY芯片选型、网络变压器（网变）配置及接线方案直接相关。

典型异常现象与设计缺陷对应表

──────────────────────────────────────────────────

二、PHY芯片选型错误引发的通信故障

PHY芯片是物理层的核心，选型不当可能导致协议兼容性、信号质量等问题。

1. 协议标准不匹配

• 案例：工业设备使用10BASE-T1L PHY芯片（如ADI ADIN1100），但网变选型仅支持100BASE-TX（1:1匝比），导致信号无法耦合。

• 排查步骤：

• 确认PHY支持的协议（IEEE 802.3cg/802.3bw等）。

• 检查网变频率响应是否覆盖目标频段（如10BASE-T1L需支持1-16MHz）。

• 解决方案：替换为宽频网变（如Halo TG110-E055N5，支持1-100MHz）。

2. 供电与电平兼容性问题

• 案例：PHY芯片I/O电压为1.8V，但连接至3.3V的MAC控制器，导致信号幅值不足。

• 关键参数验证：

• PHY的 VDDIO电压（1.8V/2.5V/3.3V）需与MAC控制器一致。

• PHY的 驱动电流（如20mA vs. 10mA）决定信号传输距离。

• 调试工具：使用示波器测量TX+/-差分幅值（标准：±1V峰峰值）。

3. 温度与ESD防护不足

• 案例：车载PHY芯片（如TI DP83TC811S-Q1）未达到AEC-Q100 Grade 2认证，高温环境导致死机。

• 设计要点：

• 工业级PHY需支持-40℃~+125℃，车载PHY需通过AEC-Q100认证。

• 在PHY接口添加TVS二极管（如Bourns CDSOT23-SM712），增强ESD防护（≥±8kV接触放电）。

──────────────────────────────────────────────────

三、网络变压器选型与接线设计缺陷

网络变压器负责信号耦合与隔离，设计错误会直接引发信号失真与干扰。

1. 绕组匝数比错误

• 验证方法：使用LCR表测量网变初级/次级电感（标准1:1变压器的电感误差＜5%）。

2. 屏蔽与接地设计失误

• EMI超标案例：未使用360°端接屏蔽的网变（如Pulse HX5008NL），且次级侧未通过Y电容接地，导致共模噪声耦合至线缆。

• 解决方案：

• 选择全屏蔽网变（金属外壳+磁环绕线）。

• 网变次级侧通过1nF Y电容接金属外壳（接地阻抗＜1Ω）。

3. PoDL供电设计缺陷

• 典型故障：PHY支持Class 4 PoDL（60W），但网变未集成DC隔直功能，导致电源与数据冲突。

• 合规设计：

• 采用带中心抽头的网变（如Bourns SM453230），并在抽头添加100μF储能电容。

• 使用电流钳测量PoDL线电流，确保未超出芯片限值（如60W对应1.2A@50V）。

──────────────────────────────────────────────────

四、接线设计关键问题与整改措施

1. 差分走线设计失误

• 阻抗失配：

• 现象：差分线未控阻抗（目标100Ω±10%），导致信号反射。

• 整改：使用SI9000重新计算线宽/间距，并采用 “微带线+铺地铜箔” 结构。

• 长度不等长：

• 标准：差分对内长度误差≤5mm，对外组间误差≤25mm。

• 工具：在PCB设计软件（如Altium）中启用xSignals等长功能。

2. 去耦电容布局错误

• 案例：PHY电源引脚附近的0.1μF电容距离＞5mm，高频噪声耦合至信号线。

• 规则：

• 每个电源引脚放置0.1μF+1μF电容（间距≤2mm）。

• 使用低ESR陶瓷电容（如X7R/X5R材质）。

3. 隔离区设计缺陷

• 高压击穿风险：PHY侧（DGND）与网变隔离侧（PGND）未保持足够爬电距离。

• 安规要求：

• 初级/次级间隔离电压≥1500Vrms（工业）或2500Vrms（车载）。

• PCB上隔离区宽度≥3mm（增强绝缘），并开槽防止漏电。

──────────────────────────────────────────────────

五、实战案例：EMC超标与通信断续综合故障

1. 故障现象

• 某工业PLC模块在EMC实验中出现 CE RE超标（120MHz频段超限） ，且通信时断时续。

2. 设计排查

• PHY选型：ADI ADIN1300（工业级，支持10/100Mbps）。

• 网变型号：HX5008NL（隔离电压2500Vrms）。

• 接线问题：

• 差分线长度差达12mm（＞5mm标准），未添加共模扼流圈。

• 网变次级未接地，且电源去耦电容缺失。

3. 整改措施

• 优化走线：重新布局差分线（长度差缩至3mm），并增加共模滤波器（Murata DLW43SH101XK2）。

• 接地强化：在网变次级侧添加1nF Y电容接金属外壳。

• 电源滤波：PHY的3.3V电源入口串接100MHz磁珠（TDK MMZ1608S102A）。

4. 测试结果

• EMC辐射值下降15dB，通信误码率从1e-5降至＜1e-8。

──────────────────────────────────────────────────

六、设计验证与调试工具箱

1. 硬件测试工具

2. 调试 Checklist

• [ ] PHY寄存器配置正确（速率、双工模式、自动协商）。

• [ ] 网络变压器匝数比与协议匹配。

• [ ] 差分线阻抗符合100Ω±10%。

• [ ] 电源去耦电容布局符合“就近原则”。

• [ ] 网变次级侧通过Y电容接地。

──────────────────────────────────────────────────

通过精准定位PHY与网变的设计缺陷，可系统性解决以太网通信异常。硬件工程师需在选型阶段严格匹配参数，并在Layout中贯彻高速设计规则，从源头规避通信风险。

网络变压器接线核心技术规范与风险防控指南

（高速以太网磁性元件安装调试全流程控制要点）

网络变压器作为以太网通信系统的核心磁性元件，其接线质量直接影响信号完整性、EMC性能和设备寿命。本文从器件物理结构、电路特性和工程实践角度，系统阐述接线操作的30项关键技术规范，并提供典型故障的深度分析解决方案。

──────────────────────────────────────────────────

一、引脚定义与物理接线基础规范

1. 引脚极性确认规则

• 差分对极性验证使用万用表蜂鸣档测量同名端：

• TX+/TX-对应初级线圈同名端（电感值偏差需<3%）

• 中心抽头（CT）对地直流阻抗应>10MΩ（500V兆欧表测试）

• PoE供电型需验证V+/V-引脚耐压：在引脚间施加1500VAC/60s无击穿

• 错误接线典型案例：某工控设备因将变压器次级PHY侧RX+/RX-反接，导致百兆链路协商为10Mbps，表现为网络吞吐量下降92%。用TDR时域反射计测得阻抗突变点距PHY芯片1.2cm，修正接线后速率恢复。

2. 焊盘与走线应力控制

• 焊盘设计：

• 采用泪滴焊盘（Teardrop）过渡，焊盘直径≥2倍线宽

• 爬电距离：250V工作电压下，初级-次级间距≥2.5mm（IEC 60950标准）

• 机械固定：

• 变压器本体与PCB间隙控制0.1mm（使用硅胶垫片抗震）

• 引脚折弯半径≥3倍引脚直径，避免金属疲劳断裂

──────────────────────────────────────────────────

二、高压隔离与EMC防护关键点

1. 绝缘介质选型规范

• 推荐材料：

• 层间绝缘：聚酰亚胺薄膜（厚度0.05mm，耐温400℃）

• 灌封材料：环氧树脂EP310（CTE 28ppm/℃）

2. 接地系统设计

• 多点接地误区：某PoE交换机因变压器外壳通过4个接地点与PGND连接，形成地环路，导致辐射超标15dB。改为单点接地（使用磁珠FB0805-601R）后，30MHz-1GHz频段EMI下降22dBμV/m。

• 理想接地拓扑：

变压器屏蔽层 → 1nF/2kV陶瓷电容 → 磁珠（600Ω@100MHz） → 机壳地
                      ↑
次级电路地 → 0Ω电阻 ← PCB信号地

3. 浪涌抑制设计

• 复合防护方案：

• 一级防护：气体放电管（GDT）响应时间<100ns

• 二级防护：TVS二极管（SMBJ58CA）钳位电压<90V

• 三级防护：共模扼流圈（CMCC）阻抗>1000Ω@100MHz

──────────────────────────────────────────────────

三、信号完整性保障技术

1. 差分对布线黄金法则

• 蛇形绕线补偿：差分对长度偏差计算公式：

ΔL = rac{c cdot Δt}{sqrt{arepsilon_r}}

实例：FR4板材(ε_r=4.3)，5Gbps信号允许时滞Δt=7ps，则ΔL_max=0.43mm

• 阻抗控制实测数据：条件：线宽5mil，间距6mil，叠层TOP-GND间距4mil

2. 串扰抑制技术

• 三维屏蔽结构：

• 在TX/RX差分对间插入0.2mm厚镀铜屏蔽墙

• 跨分割区使用桥接电容（10pF 0402封装）

• 实测对比：

──────────────────────────────────────────────────

四、工艺制程管控清单

1. 焊接工艺参数

2. 涂覆与灌封

• 缺陷案例：某户外摄像机因未对变压器引脚根部涂覆三防漆，在湿度85%环境中工作72小时后，绝缘电阻从10GΩ降至5MΩ。采用聚氨酯涂层（Dow Corning 1-2577）后，通过IP67认证测试。

• 灌封工艺要点：

• 真空脱泡处理（真空度<-95kPa，保持30min）

• 阶梯固化：60℃/2h → 80℃/4h → 自然冷却

• 固化后硬度测试：邵氏D型硬度≥80

──────────────────────────────────────────────────

五、故障诊測与大数据分析*

1. 典型故障模式库

2. 智能预测维护

• 参数预警阈值：

• 绝缘电阻下降速率＞5%/月 → 提示受潮风险

• 插入损耗变化＞0.5dB/季度 → 提示磁芯老化

• 线圈电阻偏差＞10% → 提示金属迁移失效

──────────────────────────────────────────────────

通过严格执行上述技术规范，网络变压器的平均无故障时间（MTBF）可从5万小时提升至15万小时。建议工程团队建立接线工艺的红外热像巡检制度（每周一次），并使用AI视觉系统自动检测焊点质量，实现全生命周期可靠性管理。在部署千兆以上网络设备时，可使用Tektronix DPO70000系列示波器开展眼图测试，确保接线后的信号质量符合IEEE 802.3标准要求。

──────────────────────────────────────────────────

关税重构供应链，中国智造如何破局？

——从被动承压到主动突围的产业变革

──────────────────────────────────────────────────

一、关税之困：全球供应链的“蝴蝶效应”

1. 数据背后的成本危机

（1）芯片价格跳涨

• 细分品类冲击：

• PHY芯片：美系厂商Marvell 88E1512系列价格从$3.2涨至$4.7（涨幅47%），迫使中小型通信设备商转向瑞昱（Realtek）等台系方案；

• 网络变压器：TDK、Pulse等美系厂商的10G以太网变压器进口单价突破$0.85，同比上涨53%，逼近国产替代成本阈值（$0.65）。

• 隐性成本激增：某华东EMS厂商测算，因关税导致的报关延迟、物流分拆等间接成本，单批货物综合成本额外增加12%-15%。

（2）交付周期失控

• 供应链瓶颈传导：

• 某头部工业交换机企业因美系连接器缺货，被迫启用“空运+多仓调货”模式，物流成本占比从3.8%飙升至9.2%；

• 二级市场乱象：TI SN65HVD230 CAN收发器现货价格较官方渠道溢价300%，催生灰色市场囤货行为。

• 替代试错成本：某机器人企业尝试改用欧系连接器，因协议兼容性问题导致产线停机48小时，损失超200万元。

（3）技术封锁升级

• 精准打击领域：

• 美国商务部新规限制10Gbps以上高速背板连接器所需的HDI基板激光钻孔设备（如日本DISCO DFL7340）对华出口；

• 荷兰ASML中止向中国客户交付EUV光刻机维护套件，影响国产高速连接器铜合金微蚀刻工艺良率。

• 研发受阻案例：某国产连接器厂商因无法获取Ansys HFSS最新版本电磁仿真软件，5G基站用背板连接器研发周期延长6个月。

──────────────────────────────────────────────────

2. 产业链的连锁反应

（1）下游行业承压

• 行业分化加剧：

• 通信设备商：华为、中兴被迫启动“ABC（Avoid BOM Cost）”计划，要求2024年单板物料成本下降25%；

• 新能源车企：特斯拉上海工厂Model Y产线因车载以太网模块短缺，日产能从2000台下调至1400台；

• 工业自动化：ABB中国区PLC产品线毛利率从39%降至36%，首次启动本土替代供应商“白名单”机制。

• 技术降级妥协：某安防巨头在高端摄像机中改用5Gbps连接器方案，导致4K视频流传输丢包率上升至0.3%（原方案＜0.05%）。

（2） 库存策略失效

• 资金链危机：

• 某上市光伏企业财报显示，存货周转天数从68天增至127天，流动比率跌破1.5警戒线；

• 长三角电子制造集群中，23%企业因囤货占用现金流，推迟智能工厂改造计划。

• 库存贬值风险：某消费电子企业囤积的200万颗美系USB-C连接器因技术迭代（USB4升级），账面减值损失达3200万元。

──────────────────────────────────────────────────

3. 不可逆的全球化退潮

（1）区域化重构路径

• 北美近岸外包：

• 苹果将30%的MacBook连接器订单从富士康转移至墨西哥Chihuahua工厂，运输周期缩短至72小时；

• 德州仪器投资32亿美元在犹他州建厂，专供北美客户车规级CAN FD连接器。

• 欧洲本土复苏：

• 博世、西门子联合成立“欧洲连接器联盟”，目标2025年将亚洲采购比例从45%降至28%；

• 欧盟碳边境税（CBAM）实施后，中国连接器厂商出口至欧洲的碳足迹认证成本增加8%-12%。

（2）中国供应链韧性建设

• 国产化率量化目标：

• 工信部《重点电子元器件推广目录》要求2025年工业级RJ45连接器国产化率超60%；

• 深圳、苏州等地对采购国产连接器的企业给予3%-5%的增值税附加抵扣。

• 产业集群协同：

• 东莞连接器产业联盟联合中科院材料所，突破LCP（液晶聚合物）高频基材量产技术，替代罗杰斯RO4835™进口依赖；

• 宁波“微电子创新走廊”实现连接器模具钢-电镀-注塑全链条本土配套，交付周期压缩至7天（原依赖日本供应链需21天）。───────────────────────────────────────────────

二、破局之路：国家战略与产业协同

1. 政策护航：国产替代加速度

（1）顶层设计深化

• 技术攻关清单：工信部《电子元器件产业技术攻关指南（2025）》将10Gbps以上高速背板连接器、车规级耐腐蚀端子镀层工艺等12项技术列入“揭榜挂帅”专项。

• 区域协同布局：成渝电子元器件产业带规划建设3个国家级连接器检测中心，可覆盖辐射/振动/盐雾等67项测试能力（参考GB/T 2423系列标准）。

• 反制性政策工具：中国对美产RJ45连接器加征35%报复性关税，倒逼华为、海康威视等企业启动替代计划（2024年Q2国产化采购占比提升至58%）。

（2） 资金扶持创新模式

• 设备共享计划：苏州工业园区推出“纳米晶磁芯溅射设备共享平台”，企业按使用时长付费，降低中小厂商重资产投入压力（设备利用率达92%）。

• 风险补偿机制：深圳设立50亿元“首台套保险基金”，对国产连接器首次导入整车厂产生的质量索赔，最高承担80%赔付额。

（3） 标准体系重构

• 测试方法突破：中国电子技术标准化研究院联合沃虎电子制定的《车载连接器振动-温度复合应力测试规范》，将测试时长从2000小时压缩至800小时（加速因子2.5倍）。

• 国际标准突围：中兴主导的IEEE 802.3cn 50G-EPON标准中，首次纳入中国厂商定义的连接器阻抗匹配参数范围（±5Ω公差）。

──────────────────────────────────────────────────

2. 企业实践：客户的转型样本

• 案例1：某5G基站厂商的“双链并行”

• 替代技术难点：

• 美系PHY芯片与国产网络变压器协议栈不兼容，引发LLDP协议握手失败；

• 台系连接器在-40℃低温下出现弹性接触件塑性变形。

• 解决方案：

• 沃虎定制开发“磁芯+绕线+包封”三合一集成方案，协议兼容性测试通过率从67%提升至99%；

• 接触电阻从25mΩ降至8mΩ（符合Telcordia GR-1217-Core标准）。

• 经济效益：

• 单基站BOM成本下降34%（约节省1.2万元）。

• 案例2：新能源“去美化”实验

• 极端环境验证：

• 沃虎180°立式防水连接器通过：

• 85℃/85%RH双85测试1000小时（超越USCAR-2标准）；

• 15G随机振动测试（0-2000Hz扫频）零失效。

• 产线适配成本：

• 原美系连接器压接高度公差±0.15mm，沃虎方案优化至±0.08mm，减少机器人抓手调整频次（节拍时间缩短0.7秒/台）。

• 案例3：电网设备商的“材料革命”

• 痛点：美系工业连接器在沿海变电站盐雾环境中，镀层3个月即出现腐蚀。

• 沃虎方案：采用梯度纳米晶镀层技术，盐雾测试寿命从500小时延长至1000小时。

• 行业影响：国电南瑞将沃虎纳入智能变电站核心部件短名单，2024年订单量激增220%。

──────────────────────────────────────────────────

3. 行业共识：安全比低价更重要

• 采购策略变革：

• 双源认证制度：中车、三一重工等企业要求关键连接器必须通过2家以上国产供应商认证；

• 断供应急演练：某头部OEM每季度模拟“美国全面断供”场景，验证国产替代方案切换时效（当前最优记录：72小时完成产线切换）。

• 成本核算进化：

• TCO模型重构：联想供应链研究院测算显示，考虑关税、物流与断供风险后，国产连接器综合成本比进口方案低18%-25%；

• 隐性成本显性化：某光伏企业将“供应链中断导致项目延期”的违约金条款写入供应商考核，占比权重达30%。

──────────────────────────────────────────────────

三、沃虎电子：技术沉淀中的中国方案

1. 七年磨一剑：专注连接技术的隐形冠军

• 智造能力突破

• 纳米晶磁芯工艺：

• 磁导率稳定性从±15%提升至±5%（对比日立金属Finemet®）。

• 自动化升级：

• 东莞基地将RJ45连接器插拔寿命测试误判率从1.2%降至0.03%；

• SMT车间实现“黑灯生产”，能耗较传统模式降低37%。

• 技术认证体系

• 车规级认证：

• AEC-Q200认证中完成2000次温度循环（-55℃至+150℃）零失效；

• 符合大众VW80303标准中“三防”（防尘/防水/防化学腐蚀）要求。

• 通信协议认证：

• 支持Open RAN前传eCPRI接口规范，时延抖动＜1.5ns。

──────────────────────────────────────────────────

2. 产品矩阵：破解细分场景痛点

• 5G通信领域

• 技术对标：

• 客户价值：某省级运营商5G基站部署后，单站功耗下降8%，覆盖半径增加15%。

• 车载电子领域

• 材料创新：

• 触点镀层采用Au/Ni/Pd复合结构（厚度0.8μm），耐插拔次数从1万次提升至5万次；

• 塑胶外壳使用LDS激光直接成型技术，实现天线一体化设计（节省30%空间）。

• 工业控制领域

• 电磁兼容突破：

• 6层屏蔽结构中嵌入吸波材料（铁氧体+碳纳米管），辐射发射值较进口方案低6dBμV/m；

──────────────────────────────────────────────────

3. 客户验证：数据说话的硬实力

• 极限环境实测：

• 光伏逆变器案例：

• 环境条件：新疆戈壁滩，昼夜温差40℃，年均沙尘暴15次；

• 结果：沃虎POE变压器连续运行18个月零故障，对比进口品牌更换周期缩短83%。

• 交付响应能力：

• 智慧城市项目复盘：

• 需求：10万颗IP67防水RJ45，72小时交付；

• 执行：启用东莞/成都双基地协同生产，现场组装效率提升3倍；

• 成果：项目提前6小时交付，客户追加年度战略合作框架协议。

一、以太网PHY芯片的核心功能

以太网PHY（Physical Layer）芯片是数据通信的底层硬件核心，负责将数字信号转换为物理介质（如电缆或光纤）上的模拟信号，并实现设备间的可靠连接。其核心功能包括：

• 信号调制与编码

• 调制技术：将MAC层的数字信号（如MII、GMII接口）转换为适合传输的差分信号（如MLT-3、PAM4编码）。

• 编码方案：例如10BASE-T的曼彻斯特编码、100BASE-TX的4B5B编码、千兆以太网的8B10B编码，确保信号同步和抗干扰。

• 自适应与链路协商

• 自动协商（Auto-Negotiation）：自动匹配对端设备的速率（10M/100M/1G/10G）和双工模式（全双工/半双工）。

• 链路训练：在高速以太网（如10GBASE-T）中动态调整均衡参数，补偿信道损耗。

• 电气隔离与抗干扰

• 变压器耦合：通过磁隔离阻断直流分量，保护设备免受地环路和浪涌冲击。

• EMI抑制：内置滤波电路，减少高频辐射对敏感电路的干扰。

• 功耗管理

• 节能以太网（EEE, 802.3az）：空闲时降低功耗，适用于IoT和便携设备。

二、集成与定制化PHY产品

为满足不同场景需求，厂商提供高度集成或定制化的以太网PHY解决方案：

• 单芯片集成方案

• PHY+MAC集成：如Microchip的LAN867x系列，内置MAC和PHY，简化设计复杂度。

• 多端口PHY：支持4-8端口的交换机PHY芯片（如Marvell 88E6390），用于工业网关和路由器。

• 工业级定制PHY

• 宽温支持：-40°C至+125°C工作范围（如TI DP83822），适应严苛工业环境。

• 增强EMC性能：通过IEC 61000-4工业抗干扰认证（如ADI ADIN1300）。

• 汽车以太网PHY

• AEC-Q100认证：满足车载可靠性要求（如NXP TJA1100）。

• 单对双绞线（100BASE-T1/1000BASE-T1）：节省线束重量，支持ADAS和车载娱乐系统。

• 高速PHY芯片

• 多速率支持：10G/25G/40G/100G（如Broadcom BCM8488系列），用于数据中心和5G基站。

• 光模块集成：SFP+/QSFP28 PHY支持光纤直连（如Intel 800系列）。

三、以太网PHY市场格局

以太网PHY芯片市场呈现高速增长，2023年全球市场规模约30亿美元，预计2028年将突破60亿美元（CAGR 12%）。关键驱动因素包括：

• 主要厂商竞争

• 传统巨头：博通（Broadcom）、美满电子（Marvell）、德州仪器（TI）、瑞昱（Realtek）。

• 新兴玩家：Microchip、恩智浦（NXP）、芯科（Silicon Labs）。

• 市场增长点

• 5G与边缘计算：5G基站和边缘服务器推动10G/25G PHY需求。

• 工业4.0：工业以太网（EtherCAT、Profinet）渗透率提升。

• 汽车智能化：单车以太网端口数从10+增至100+（L4自动驾驶）。

• AI与数据中心：100G/400G光模块PHY支撑AI训练集群。

• 技术趋势

• 低功耗设计：面向IoT的NBASE-T（2.5G/5G）PHY芯片。

• 多协议兼容：支持PoE（802.3bt）供电与数据传输一体化。

四、以太网PHY的应用领域

• 工业自动化

• 工业以太网协议：EtherCAT、Profinet、Powerlink的底层物理层实现。

• 场景：PLC控制、机器视觉、远程IO模块。

• 汽车电子

• 车载网络：智能座舱（4K视频传输）、自动驾驶域控制器（1000BASE-T1）。

• 诊断与OTA：通过DoIP（Diagnostics over IP）实现远程固件升级。

• 数据中心与云计算

• 高速互联：100G/400G光模块PHY用于服务器与交换机互连。

• 智能网卡（SmartNIC）：集成RDMA和TCP/IP卸载的PHY芯片。

• 消费电子

• 智能家居：Wi-Fi 6路由器的2.5G以太网回传。

• 游戏设备：低延迟千兆PHY（如Xbox Series X的2.5G网口）。

• 能源与基础设施

• 智能电网：电力线通信（PLC）与以太网的混合组网。

• 智慧城市：IP摄像头与边缘服务器的千兆连接。

五、未来挑战与机遇

• 挑战：

• 高速信号完整性（56G PAM4以上）的PCB设计难度。

• 车规级PHY的功能安全（ISO 26262）认证成本。

• 机遇：

• 硅光子集成：将激光器与PHY芯片整合，降低光模块成本。

• TSN（时间敏感网络）：支持确定性延时的工业PHY芯片。

结语

以太网PHY芯片作为数字世界的“物理桥梁”，在技术迭代与市场需求的推动下，正从通用型向高度定制化发展。无论是工业现场的可靠通信、汽车智能驾驶的实时性保障，还是数据中心的高速互联，PHY芯片的创新将持续赋能万物互联的智能化未来。

PLC控制器是可编程逻辑控制器

(Programmable Logic Controller)的缩写，是一种数字化的电子装置，用于实现工业过程控制。PLC控制器的主要特点包括:

可编程性:PLC可以根据用户的需要进行逻辑编程，实现对工业过程的控制、顺序控制、定时控制等功能。

高可靠性:PLC采用固态电子元件制成，不需调试就可实现功能,避免了继电器逻辑控制中的接触问题。

可扩展性:PLC系统可以方便地扩展输入/输出点数，加入新的功能。

实时控制:PLC可以按照用户的控制逻辑在数毫秒内连续控制,实现对工业过程的实时控制。

通信能力:现代PLC具有多种通信接口，可以连接传感器、执行器,也可以通过网络与监控系统连接。

综合性:PLC可以取代传统的中继逻辑控制,完成工业自动化控制任务。

PLC广泛应用于工业控制、装配线、机床等过程控制，是实现自动化的核心设备之一。

一、PLC的组网方式

一、PLC产品的内部框图

参考：CPU（PLC 控制器） 设计资源 | TI.com.cn

一、PLC的参考设计

TIDEP0002—PROFIBUS 通信开发平台

Main Power Input

01产品推荐

电源插座   RAPC722X

TIDEP0002—PROFIBUS 通信开发平台

CAN PORT

02产品推荐

来自：product-5747840-5.datasheet.pdf (te.com.cn)

连接器>D 形连接器> D-Sub 连接器>PCB D-Sub 连接器>D-Sub 插头组件:标准，直角，外壳尺寸1，2.74mm电源插座

TIDEP0002—PROFIBUS通信开发平台

ETHERNET
